Stacja Standard
STACJE ŁADOWANIA TYPU:
STANDARD
Stacje ładowania Wtyczka typu STANDARD są przeznaczone do ładowania samochodów elektrycznych w prywatnych domach i przy firmach, restauracjach i hotelach. Nie posiadają one systemu rozliczeń i płatności, dlatego przeznaczone są dla klientów potrzebujących urządzeń o najwyższej jakości, niezawodności i wysokich standardach bezpieczeństwa a nie chcących wydać zbyt wiele na zakup profesjonalnych urządzeń. Świetnie nadają się do zamontowania w miejscach gdzie nie ma potrzeby sprzedaży prądu a jedynie jest świadczona ryczałtowa usługa ładowania.
WYGLĄD URZĄDZENIA

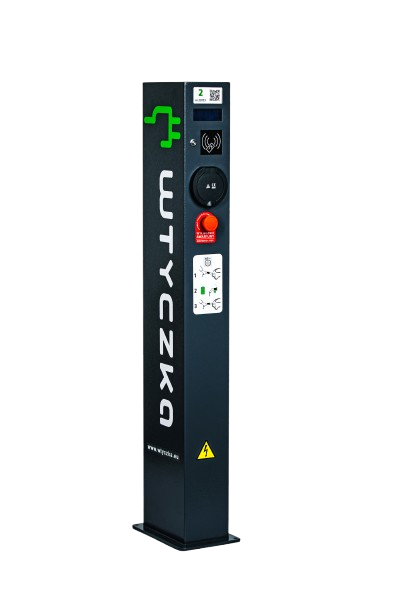

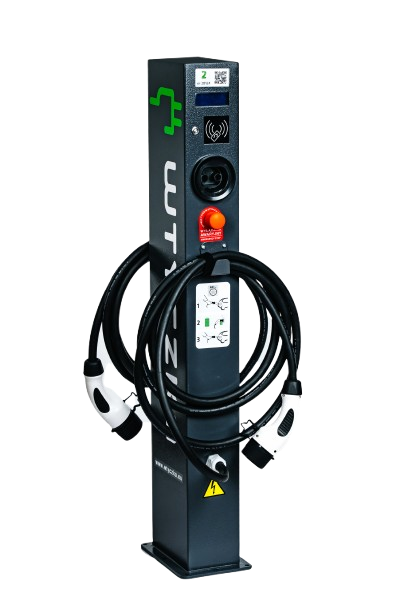

Stacje ładowania WTYCZKA.EU są zbudowane z komponentów o wysokiej jakości i posiadają metalową wandaloodporną obudowę. Urządzenie ma kształt prostokątnego słupka o wymiarach 1106x200x120 w kolorze RAL 7015. Może posiadać w zależności od konfiguracji 1 lub 2 gniazda/wtyczki ładowania TYP 2 do ładowania z 3-faz. Stacje ładowania WTYCZKA.EU montuje się fundamencie zakopanym a gruncie lub bezpośrednio do podłoża jeśli jest wykonane z betonu np. posadzka betonowa, durze płyty kamienne itp. Otwór do wprowadzenia przewodów elektrycznych i kabla internetowego LAN znajduje pod podstawą stacji na jej dolnej ściance przylegającej do podłoża. Stacja ładowania WTYCZKA.EU posiada wyświetlacze LED do każdego gniazda ładowania na których wyświetlane są komunikaty w języku polskim o aktualnym statusie stacji i trybach ładowania, oraz informacje o usterkach. Pod każdym wyświetlaczem LED znajduje się przycisk wandaloodporny do zatrzymywania procesu ładowania. Karze gniazdo ładowania posiada też okno czytnika kart RFID( opcja dodatkowa). Po prawej stronie każdej stacji ładowania WTYCZKA.EU znajduje się czerwony przycisk bezpieczeństwa służący wyłącznie do awaryjnego wyłączania stacji.
Stacje ładowania WTYCZKA.EU są zbudowane z komponentów o wysokiej jakości i posiadają metalową wandaloodporną obudowę. Urządzenie ma kształt prostokątnego słupka o wymiarach 1106x200x120 w kolorze RAL 7015. Może posiadać w zależności od konfiguracji 1 lub 2 gniazda/wtyczki ładowania TYP 2 do ładowania z 3-faz. Stacje ładowania WTYCZKA.EU montuje się fundamencie zakopanym a gruncie lub bezpośrednio do podłoża jeśli jest wykonane z betonu np. posadzka betonowa, durze płyty kamienne itp. Otwór do wprowadzenia przewodów elektrycznych i kabla internetowego LAN znajduje pod podstawą stacji na jej dolnej ściance przylegającej do podłoża. Stacja ładowania WTYCZKA.EU posiada wyświetlacze LED do każdego gniazda ładowania na których wyświetlane są komunikaty w języku polskim o aktualnym statusie stacji i trybach ładowania, oraz informacje o usterkach. Pod każdym wyświetlaczem LED znajduje się przycisk wandaloodporny do zatrzymywania procesu ładowania. Karze gniazdo ładowania posiada też okno czytnika kart RFID( opcja dodatkowa). Po prawej stronie każdej stacji ładowania WTYCZKA.EU znajduje się czerwony przycisk bezpieczeństwa służący wyłącznie do awaryjnego wyłączania stacji.
DANE TECHNICZNE I OPIS URZĄDZENIA
Stacją ładowania WTYCZKA.EU jest urządzeniem prądu przemiennego, którą można wykorzystać do dostarczania energii elektrycznej do pojazdu elektrycznego. WTYCZKA.EU oferuje ostosowane do potrzeb, inteligentne i sieciowe rozwiązania ładowania do celów komercyjnych jak i użytku domowego. Stacją ładowania WTYCZKA.EU może łączyć się z internetem przez GSM, WiFi lub LAN. Stacja ładowania WTYCZKA.EU jest przeznaczony do użytku wewnętrznego lub zewnętrznego. Stacje posiadała wyłączniki nadprądowe jak i różnicowoprądowe (stacje CONECT) na każde gniazdo ładowania oraz dodatkowo do zabezpieczenia urządzeń elektronicznych. Każdym gniazdem ładowania zarządza jedna płyta EVSE, natomiast komunikacja z siedzą internetową modem i płyta CB. Stacje ładowani WTYCZKA.EU nie komunikują się za pomocą protokołu OCPP. Posiadają zamontowany własny autorski protokół komunikacji.
Stacją ładowania WTYCZKA.EU jest urządzeniem prądu przemiennego, którą można wykorzystać do dostarczania energii elektrycznej do pojazdu elektrycznego. WTYCZKA.EU oferuje ostosowane do potrzeb, inteligentne i sieciowe rozwiązania ładowania do celów komercyjnych jak i użytku domowego. Stacją ładowania WTYCZKA.EU może łączyć się z internetem przez GSM, WiFi lub LAN. Stacja ładowania WTYCZKA.EU jest przeznaczony do użytku wewnętrznego lub zewnętrznego. Stacje posiadała wyłączniki nadprądowe jak i różnicowoprądowe (stacje CONECT) na każde gniazdo ładowania oraz dodatkowo do zabezpieczenia urządzeń elektronicznych. Każdym gniazdem ładowania zarządza jedna płyta EVSE, natomiast komunikacja z siedzą internetową modem i płyta CB. Stacje ładowani WTYCZKA.EU nie komunikują się za pomocą protokołu OCPP. Posiadają zamontowany własny autorski protokół komunikacji.
Geometria
Wymiary : (W x S x G) 1106 x 200 x 120 mm
Rodzaj montażu : Wolnostojący na fundamencie betonowym
Waga : 30 kg
Rodzaj zabezpieczenia : Wodoodporność IP 54
Warunki Pracy : Zakres temperatur -30 C do +50 C
Przyłączenie do sieci : Zasilanie 400V 3 fazy + PE + N z rodzielnicy
Wymagana moc przyłączeniowa : 44 kW moc maksymalna
Wyjścia AC : Rodzaj złącza 2 x gniazdo typ2 lub 2 x wtyczka typ2
Pobór mocy w trybie czuwania : 10 W
Zabezpieczenie przed uszkodzeniem uziem. : 30mA AC, 6 mA dc
Maksymalna moc wyjściowa (1 - faza) : 3.7 Kw (16A) lub 7.4 kW (23A)
Maksymalna moc wyjściowa (3 - faza) :11 Kw (16A) lub 22 kW (32A)
Certyfikacja : MID 0.25-5 (32) A
Wyświetlacz : Wyświetlacz LED Sygnalizuje proces i status ładowania oraz komunikaty o błędach
Komunikacja : Brak
Sygnał pilota : Zgodność z IEC 61851:2010 / SAE J1772: 2010
Wymiary : (W x S x G) 1106 x 200 x 120 mm
Rodzaj montażu : Wolnostojący na fundamencie betonowym
Waga : 30 kg
Rodzaj zabezpieczenia : Wodoodporność IP 54
Warunki Pracy : Zakres temperatur -30 C do +50 C
Przyłączenie do sieci : Zasilanie 400V 3 fazy + PE + N z rodzielnicy
Wymagana moc przyłączeniowa : 44 kW moc maksymalna
Wyjścia AC : Rodzaj złącza 2 x gniazdo typ2 lub 2 x wtyczka typ2
Pobór mocy w trybie czuwania : 10 W
Zabezpieczenie przed uszkodzeniem uziem. : 30mA AC, 6 mA dc
Maksymalna moc wyjściowa (1 - faza) : 3.7 Kw (16A) lub 7.4 kW (23A)
Maksymalna moc wyjściowa (3 - faza) :11 Kw (16A) lub 22 kW (32A)
Certyfikacja : MID 0.25-5 (32) A
Wyświetlacz : Wyświetlacz LED Sygnalizuje proces i status ładowania oraz komunikaty o błędach
Komunikacja : Brak
Sygnał pilota : Zgodność z IEC 61851:2010 / SAE J1772: 2010
